测量放线准确与否是保证加固改造工程施工质量的前提和基础，是关系到原有结构能否与新建结构精确相连的关键所在。已施工完成的建筑部分可能会存在由于施工偏差、地基沉降等因素造成的轴线与标高的相对变化。

　　在施工时无论是轴线关系还是标高关系，均要在测绘设计研究院所给的定位坐标及标高点的基础上认真测量，同时在测设过程中还要兼顾到原有结构现在的轴线及标高，发现有偏差部分要及时对内部放线的精确性进行复查，确认本身无误后报业主、监理等部门进行分析，找出偏差存在的原因并得出相应的处理办法。

　　由此可见加固改造工程测量的重要性，同时也给测量施工带来一定的难度，如何有效地在保证单个工程测量的准确性的同时兼顾整个建筑的测量工作将是施工过程中的关键所在。

　　在旧楼加固改造工程的施工过程中，首先需要解决的就是测量放线工作，此类工程往往没有外部坐标控制点，需要通过原有建筑物结构和原建筑地面来解决这一难题，通过实践，我们应用平面轴线控制测量的相对坐标系法原理进行施工的测量放线，技术原理具体如下:

　　(1)根据原有旧楼拆除后的混凝土结构验证轴线关系;

　　(2)根据原有建筑物长边定基线，该线和原有建筑物长轴平行，且基线端点和短向轴线关系已知;

　　(3)根据基线端点测设外部控制点;

　　(4)根据外部控制点和基线端点放样楼内各层轴线控制点;

　　(5)验证楼内轴线控制点准确性，以便应用。

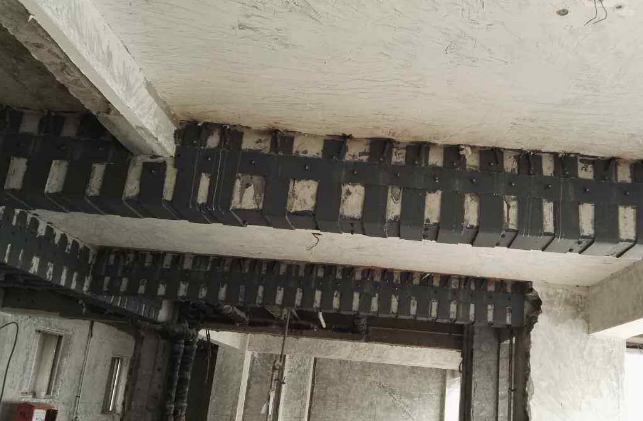

　　如何检查钢板与混凝土的粘接质量？

　　(1)钢板与混凝土之间的粘结质量可用锤击法或其他有效探测法进行检查。按检查结果推定的有效粘贴面积不应小于总粘贴面积的95 %。

　　采用敲击法检查时，应将粘贴的钢板划段、分区，逐各测定空鼓面积(即无效粘贴面积);若单个空鼓面积不大于10000平方毫米，应采用钻孔注射法充胶修复;若钻孔有困难，或单个空鼓面积大于10000平方毫米，揭去重贴，并重新检查验收。

　　(2)在混凝土粘结面处理的同时，应在每一个被加固构件非粘钢部位，至少选择一处适合做粘结强度现场检验的混凝土表面，在见证下进行相同条件的粘结面处理。在粘钢加固施工的同时，以同条件进行加压和养护，以备检验使用。

　　钢板与原构件混凝土间的正拉粘结强度应符合规定。当不合格时，应揭去重贴，并重新检查验收。

　　4.钢板及金属配件的加工和安装

　　粘贴用的钢板及其金属配件的加工和安装，其施工过程控制和施工质量检验，应符合现行国家标准《钢结构工程施工质量验收规范》( GB 50205)的规定。
